Chandler Limited REDD.47 Special Edition

Write your review |

SKU: APA2026-01088

Δωρεάν Μεταφορικά
36 Δόσεις
2 Έτη Εγγύηση

Chandler Limited REDD.47 Special Edition

Δωρεάν Μεταφορικά
36 Δόσεις
2 Έτη Εγγύηση

3.975 €

Κατόπιν Παραγγελίας

Select Quantity

Προσθήκη στο καλάθι

Δόσεις:

ΕΧΕΙΣ ΑΠΟΡΙΕΣ;

Οι ειδικοί σύμβουλοί μας μπορούν να σε βοηθήσουν.

Περιγραφή
Χαρακτηριστικά

Ο προενισχυτής του Abbey Road, χτισμένος με αυθεντικά εξαρτήματα εποχής

Ο REDD.47 γεννήθηκε ως ο ενισχυτής μικροφώνου της κονσόλας EMI REDD.51 στο Abbey Road, και ο χαρακτήρας του — πυκνός, μπροστινός, με μια ελεγχόμενη επιθετικότητα στα μεσαία — έγινε ένα από τα αναγνωρίσιμα στοιχεία των ηχογραφήσεων εκείνης της περιόδου. Η Special Edition δεν είναι μια καλλωπιστική εκδοχή του σημερινού REDD.47: ο Wade Goeke έχτισε κάθε μονάδα γύρω από 53 vintage εξαρτήματα που συγκέντρωνε επί χρόνια, αντιστάσεις Piher, ISKRA, Beyschlag και ERO/Roederstein και πυκνωτές Siemens, Wima και Mullard «tropical fish», τα ίδια μέρη που βρίσκονταν μέσα στον αρχικό εξοπλισμό της EMI.

Τι προσθέτει σε σχέση με το standard REDD.47

Η διάταξη του μπροστινού πάνελ ακολουθεί τη λογική των αυθεντικών cassettes της κονσόλας REDD και φέρει το φωτιζόμενο σήμα EMI. Πέρα από την αισθητική, η έκδοση αυτή ενσωματώνει τρεις ενότητες που προέρχονται απευθείας από την κονσόλα REDD.51: Input Sensitivity, Line Input και Bass Lift με ενίσχυση 10 dB στα χαμηλά. Η διαδρομή σήματος παραμένει η κεντρική διαδρομή του REDD.47 — δύο λυχνίες EF86 και E88CC, μετασχηματιστικά ισορροπημένη είσοδος και έξοδος με custom wound μετασχηματιστές, συνολικό κέρδος +57 dB με βηματικό Pre Amp Gain 16–52 dB και Fine Gain ±5 dB.

Από την κονσόλα REDD.51 στο rack

Όταν η EMI σχεδίασε τις κονσόλες REDD για τα στούντιο του Abbey Road, ο REDD.47 ήταν η μονάδα που αναλάμβανε να φέρει το σήμα του μικροφώνου στο επίπεδο εργασίας της κονσόλας. Δεν σχεδιάστηκε ποτέ ως διαφανές κύκλωμα μεταφοράς. Η συγκεκριμένη τοπολογία λυχνιών, σε συνδυασμό με μετασχηματιστές στην είσοδο και στην έξοδο, προσθέτει πυκνότητα στο σήμα και μια χαρακτηριστική προώθηση στα μεσαία, που οι μηχανικοί της εποχής έμαθαν να χρησιμοποιούν ως εργαλείο και όχι ως παρενέργεια. Ένα φωνητικό ή μια ηλεκτρική κιθάρα που περνά από αυτόν αποκτά αμέσως θέση μπροστά στη μίξη, χωρίς να χρειαστεί ισοστάθμιση ή συμπίεση για να φτάσει εκεί.

Η διαδρομή σήματος

Η είσοδος είναι μετασχηματιστικά ισορροπημένη, με pin 2 hot, και οδηγεί μια λυχνία EF86. Η έξοδος χτίζεται γύρω από μια E88CC και έναν δεύτερο custom wound μετασχηματιστή. Ανάμεσά τους, ο έλεγχος κέρδους είναι χωρισμένος σε δύο βαθμίδες: ένα βηματικό Pre Amp Gain που καλύπτει από 16 έως 52 dB σε βήματα των 6 dB, και ένα Fine Gain που δίνει ±5 dB σε βήματα του ενός decibel. Το συνολικό διαθέσιμο κέρδος φτάνει τα +57 dB, αρκετό και για δυναμικά ή ribbon μικρόφωνα χαμηλής ευαισθησίας. Ο έλεγχος εξόδου είναι συνεχής και λειτουργεί ανεξάρτητα από το κέρδος, οπότε μπορείτε να οδηγήσετε τις λυχνίες όσο θέλετε για να πάρετε το χρώμα που ζητάτε και να ρυθμίσετε στη συνέχεια, χωριστά, το επίπεδο που φτάνει στον μετατροπέα σας. Η μονάδα καταλαμβάνει δύο θέσεις σε rack 19 ιντσών και η τροφοδοσία της είναι εσωτερική, καλωδιωμένη από το εργοστάσιο για την τάση της περιοχής.

Τα 53 εξαρτήματα που κάνουν τη διαφορά

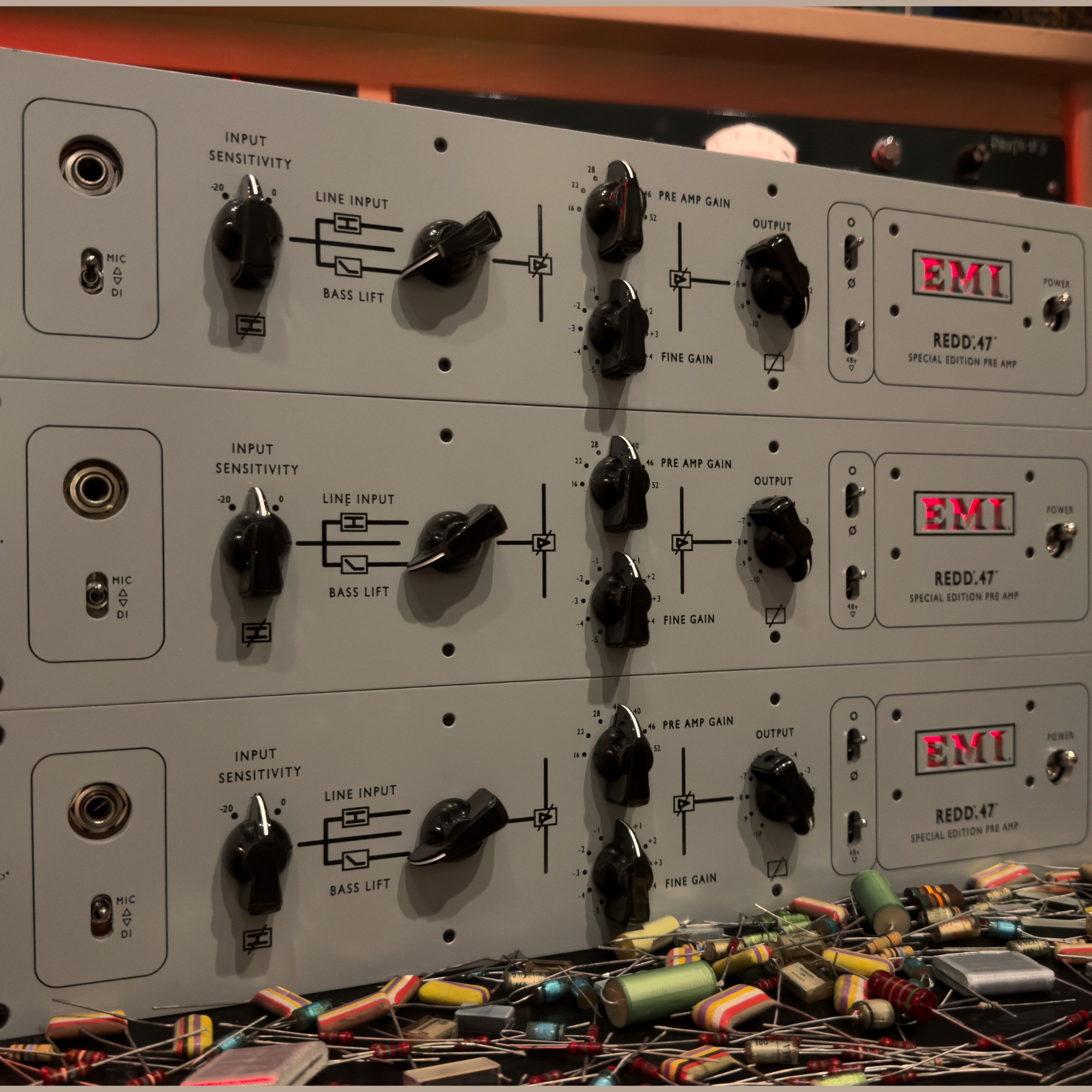

Το σημείο στο οποίο η Special Edition αποκλίνει από το standard μοντέλο δεν είναι το σχέδιο του κυκλώματος αλλά τα υλικά. Κάθε μονάδα περιέχει 53 εξαρτήματα από τις δεκαετίες του 1960 και του 1970, είτε αχρησιμοποίητα αποθέματα εποχής είτε γνήσια vintage μέρη που ο Wade Goeke συγκέντρωνε συστηματικά επί χρόνια. Δεν πρόκειται για συλλεκτική λεπτομέρεια. Οι ανοχές, τα διηλεκτρικά και η συμπεριφορά αυτών των εξαρτημάτων στη θερμοκρασία λειτουργίας διαφέρουν από τα σημερινά ισοδύναμα, και αυτή η διαφορά ακούγεται στην άκρη του φάσματος και στον τρόπο που το κύκλωμα φτάνει στον κορεσμό του.

Τι υπάρχει μέσα

Στις αντιστάσεις χρησιμοποιούνται Piher, του τύπου που συναντούσε κανείς σε παλιό εξοπλισμό EMI και Neve αλλά και σε ενισχυτές Marshall, ISKRA από πρώιμους αγγλικούς ενισχυτές, καθώς και γερμανικές Beyschlag και ERO/Roederstein που ήταν κοινές σε ευρωπαϊκές κατασκευές της εποχής. Στους πυκνωτές βρίσκονται Siemens και Wima, γνωστοί από μονάδες EMI και Neve, ERO και Roederstein, και οι περιζήτητοι Mullard «tropical fish». Η συναρμολόγηση γίνεται με εξαρτήματα through-hole και χειροκόλληση στο εργαστήριο της Chandler στο Shell Rock της Iowa, με τον ίδιο τρόπο που κατασκευάζονταν και οι αυθεντικές μονάδες. Επειδή το απόθεμα αυτών των εξαρτημάτων είναι πεπερασμένο και δεν αναπαράγεται, η παραγωγή είναι εξ ορισμού περιορισμένη. Το REDD.47 Special Edition είναι το πρώτο προϊόν της σειράς Super Vintage της Chandler· τα επόμενα μοντέλα που θα χτιστούν με εξαρτήματα εποχής θα φέρουν την αντίστοιχη σήμανση στο πίσω πάνελ.

Input Sensitivity, Line Input και Bass Lift

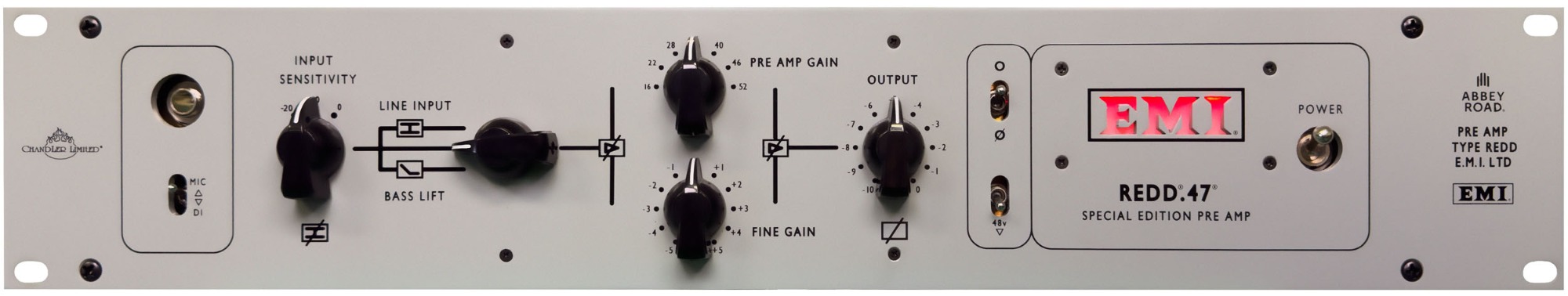

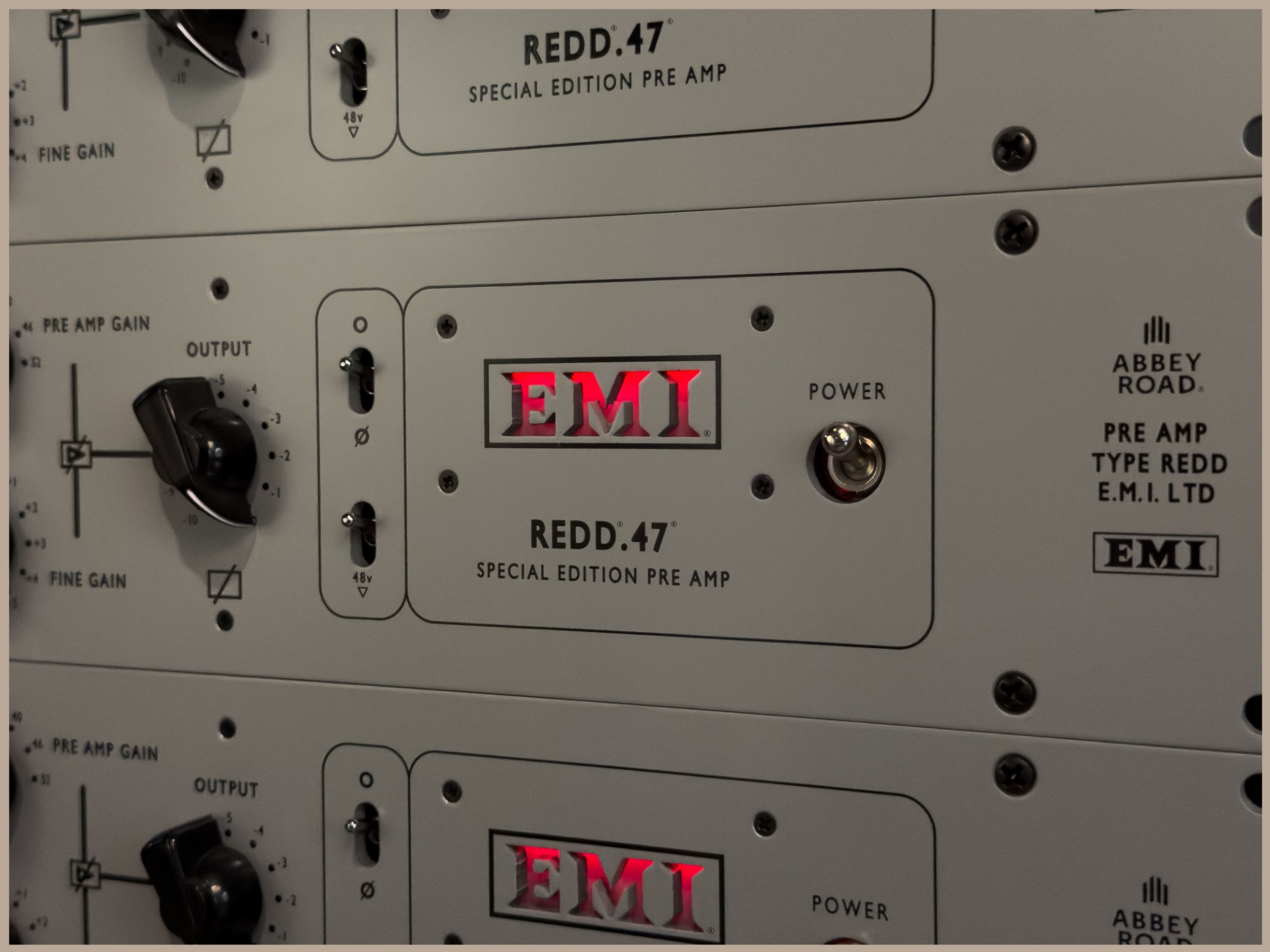

Η Special Edition δεν περιορίζεται στην αντικατάσταση εξαρτημάτων. Το μπροστινό πάνελ αναδιατάχθηκε ώστε να ακολουθεί τη λογική των αυθεντικών cassettes της κονσόλας REDD, και φέρει το φωτιζόμενο σήμα EMI που χαρακτήριζε πολλές από τις κονσόλες της εταιρείας. Μαζί με τη νέα διάταξη ήρθαν και τρεις ενότητες που προέρχονται απευθείας από την κονσόλα REDD.51 και δεν υπάρχουν στο standard μοντέλο: Input Sensitivity, Line Input και Bass Lift. Είναι ακριβώς αυτές που δίνουν στη μονάδα μεγαλύτερο εύρος χρήσης από έναν απλό προενισχυτή μικροφώνου.

Πώς δουλεύουν στην πράξη

Το Input Sensitivity λειτουργεί πριν από τη βαθμίδα κέρδους και σας επιτρέπει να αλλάξετε το σημείο στο οποίο αρχίζει να δουλεύει το κύκλωμα, κάτι που μεταβάλλει τον χαρακτήρα της παραμόρφωσης ανεξάρτητα από το τελικό επίπεδο εξόδου. Το Line Input δίνει πρόσβαση στην ίδια διαδρομή λυχνιών για πηγές γραμμής, ώστε να περάσετε μέσα από αυτήν ένα ήδη ηχογραφημένο κομμάτι, ένα stem ή μια έξοδο μίξης και να πάρετε το ίδιο χρώμα στο στάδιο της μίξης. Το Bass Lift προσθέτει 10 dB στα χαμηλά και είναι ιδιαίτερα χρήσιμο σε πηγές που ηχογραφούνται από απόσταση, όπου η φυσική πτώση των χαμηλών χρειάζεται αναπλήρωση, αλλά και σε φωνητικά που ζητούν περισσότερο σώμα. Στο μπροστινό πάνελ υπάρχει επίσης είσοδος D/I 1/4" για κιθάρα ή μπάσο, που περνά απευθείας από τις λυχνίες, ενώ η αντιστροφή φάσης 0/180° και το phantom power +48 V επιλέγονται με διακόπτες.

Χαρακτηριστικά

Προενισχυτής μικροφώνου ενός καναλιού με λυχνίες, σε μορφή 19" / 2U
53 vintage και NOS εξαρτήματα δεκαετιών '60 και '70 ανά μονάδα
Ενότητες Input Sensitivity, Line Input και Bass Lift από την κονσόλα REDD.51
Φωτιζόμενο σήμα EMI και διάταξη εμπνευσμένη από τα cassettes της κονσόλας REDD
Συνολικό κέρδος +57 dB: Pre Amp Gain βηματικό 16–52 dB και Fine Gain ±5 dB
Bass Lift με ενίσχυση 10 dB στα χαμηλά
Συνεχής έλεγχος εξόδου
Αντιστροφή φάσης 0/180° και phantom power +48 V, επιλέξιμα
Είσοδος D/I 1/4" στο μπροστινό πάνελ
Μετασχηματιστικά ισορροπημένες είσοδοι και έξοδοι XLR, pin 2 hot
Χειροποίητη κατασκευή στο Shell Rock της Iowa
Πρώτο προϊόν της σειράς Super Vintage της Chandler Limited

Εξαρτήματα & Εσωτερικές Προδιαγραφές

Τύπος κυκλώματος: EMI REDD, λυχνιών
Λυχνίες: EF86 στην είσοδο, E88CC στην έξοδο
Μετασχηματιστές: custom wound, ισορροπημένη είσοδος και έξοδος
Αντιστάσεις εποχής: Piher, ISKRA, Beyschlag, ERO/Roederstein
Πυκνωτές εποχής: Siemens, Wima, ERO/Roederstein, Mullard «tropical fish»
Συνολικά 53 vintage/NOS εξαρτήματα ανά μονάδα
Κατασκευή through-hole, χειροκόλληση

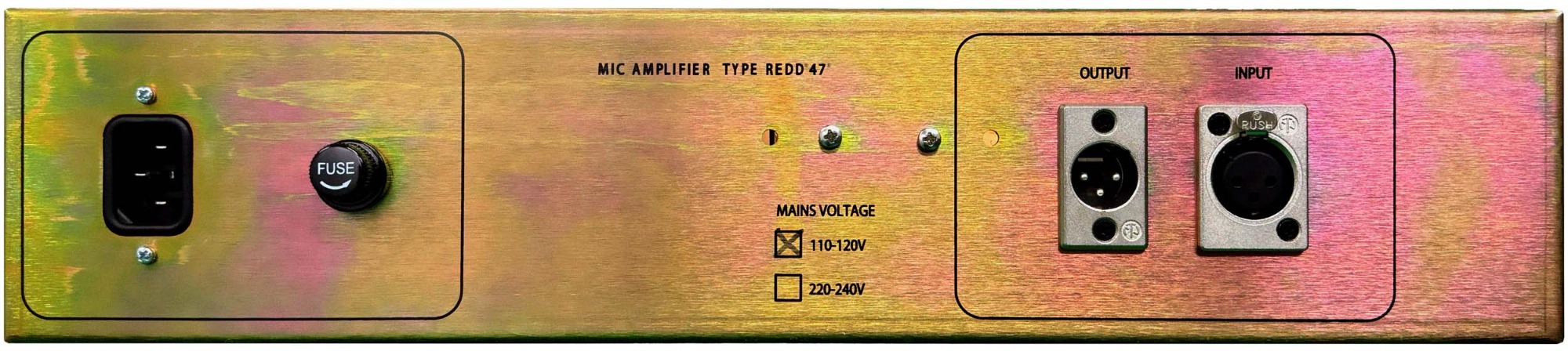

Τροφοδοσία: εσωτερική, προρυθμισμένη ανά περιοχή (ένδειξη 115 V / 230 V στο πίσω πάνελ)

Προδιαγραφές Απόδοσης

Κανάλια: 1 (mono)
Συνολικό κέρδος: +57 dB
Pre Amp Gain: βηματικό, 16–52 dB (βήματα 6 dB)
Fine Gain: βηματικό, ±5 dB (βήματα 1 dB)
Bass Lift: +10 dB στα χαμηλά
Έλεγχος εξόδου: συνεχής
Phase: 0/180°, επιλέξιμο
Phantom power: +48 V, επιλέξιμο
Είσοδοι: XLR mic/line (pin 2 hot), D/I 1/4" mono
Έξοδος: XLR, μετασχηματιστικά ισορροπημένη
Μορφή: 19" / 2U (πλάτος 48,3 cm, ύψος 8,9 cm)
Impedance, frequency response, THD, βάρος και βάθος δεν δημοσιεύονται από τον κατασκευαστή
